ТЕРМОДИФФЕРЕНЦИАЛЬНЫЙ СИГНАЛИЗАТОР
уровня и расхода

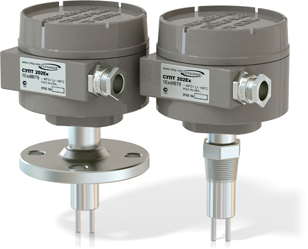

СУПТ202Ex

СУПТ202Ex – это простой и универсальный сигнализатор уровня, расхода, потока, границы раздела газообразных и жидких сред.

Работа прибора основана на обнаружении изменений характеристик теплопереноса среды.

СУПТ не имеет движущихся частей, прост в установке и настройке, почти не требует обслуживания и надежно работает в системах с самыми высокими требованиями.
контроль
УРОВНЯ, РАЗДЕЛА ФАЗ

Применим для обнаружения уровня любой жидкости:
- с высокой вязкостью
- с высоким содержанием твердых частиц
- аэрированной
- содержащей пену
- не зависит от диэлектрической проницаемости, плотности, вязкости

пример: контроль верхнего/нижнего уровня
защита от перелива;
сигнализация пустой емкости;
определение границы нефть - вода - воздух

контроль
РАСХОДА, ПОТОКА, СКОРОСТИ

- Обнаружение потока жидкости или газа
- Сигнализация отклонения расхода от нормы
- Контроль малых расходов

пример: защита насоса, (в случае отсутствия жидкости);
определение наличия/отсутствия налива;
защита турбины или механизма при прекращении циркуляции охлаждающей жидкости;
обнаружение утечки;
сигнализация при отсутствии подачи воздуха в вентиляционных системах

НАЗНАЧЕНИЕ

Сигнализатор потока, уровня (раздела фаз) СУПТ предназначен для автоматизации технологических процессов в различных производственных установках, таких как емкости, резервуары, цистерны, трубопроводы, каналы, дымоходы, вентиляционные системы и т.п., связанных с приёмом, хранением, перемещением и расходом жидкостей и газов, в том числе взрывоопасных.

    Выполняет следующие функции:
  • двухканальный или одноканальный контроль потока;
  • двухканальный или одноканальный контроль уровня электропроводящих и непроводящих жидкостей (вода, кислоты, щелочи, углеводороды и т. п.);
  • контроля трех фаз (две поверхности раздела);
  • контроля высокого уровня с индикацией перемешивания.

Зарубежные аналоги: TD1/TD2 (Magnetrol, США); FLT93 (FCI, США); ES5100, VS5100 Versa-Switch (DELTA M Corporation, США); TX, TQ, IX, TS (K-TEK, США); Thermal Differential Level & Flow Switches (Kenco Engenering, США); T21 (SOR Inc, США); Flow, Level Switches (Ameritrol Inc, США); CLASSIC 810, 812, 814, 816, 828, 830, 832 Flow, Level, Interface Switch & Transmitter (Kayden Instruments Inc, Канада).

ПРИНЦИП ДЕЙСТВИЯ И УСТРОЙСТВО

Сенсор

Принцип действия прибора основан на обнаружении изменений характеристик теплопереноса контролируемой среды двумя терморезисторами, погруженными в нее. Прибор состоит из чувствительного элемента, корпуса с электроникой с индикацией. Чувствительный элемент представляет собой единую конструкцию двух миниатюрных терморезисторов и трубки зонда, выполненных из нержавеющей стали. Один из терморезисторов (активный) изнутри постоянно подогревается стабильным электрическим током, одновременно охлаждаясь снаружи контролируемой средой. Чем выше теплопередача среды или скорость потока жидкости и газа, тем сильнее охлаждается терморезистор. В то же время температура другого (пассивного) терморезистора всегда устанавливается равной температуре контролируемой среды: от – 50 до + 150 °С. Прибор определяет изменение разности температур между двумя терморезисторами и преобразует его в релейный выходной сигнал нарушения или управления.


ПРИМЕНЕНИЕ

Применение СУПТ 202Ех — системы защиты насосов от сухого пуска, системы охлаждения компрессоров, турбин и теплообменников, воздуховоды вентиляционных систем, дымоходы, трубопроводы для транспортирования жидкостей и газов, емкости и резервуары, отстойники и сепараторы, устройства ограничения налива цистерн, реле потока (протока) воздуха, газа или жидкости.


ВОЗМОЖНОСТИ СУПТ 202Ех

  • Универсальность и многофункциональность:
    • контроль уровня границы раздела двух фаз (жидкость-газ или жидкость-жидкость);
    • контроль уровня двух границ трех фаз (жидкость-жидкость-газ);
    • контроль уровня раздела двух фаз с одновременным контролем движения жидкости (например, перемешивания);
    • контроль одного или двух пределов скорости потока жидкости или газа;
  • Два независимых релейных выхода;
  • Отсутствие движущихся частей;
  • Быстродействие благодаря отсутствию отдельного подогревателя чувствительного элемента;
  • Взрывозащита вида 1ЕхdIIBT3 возможность использования во взрывоопасных зонах;
  • Удобная настройка функций и параметров контроля непосредственно на объекте;
  • Устранение влияния колебаний процесса путем введения регулируемой задержки срабатывания.
  • ИСПОЛНЕНИЕ СИГНАЛИЗАТОРАКОНФИГУРАЦИЯ СИГНАЛИЗАТОРАКОНТРОЛИРУЕМЫЕ ПАРАМЕТРЫ
    СУПТ202Ех Два независимых канала с релейным выходом Настройка 6 вариантов конфигурацииПоток, уровень, границы раздела сред
    ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ СУПТ202Ех
    Рабочие параметры контролируемых сред:
    давление 16МПа
    температура-50...+150°С
    диапазон скоростей потока:
    для жидких сред0,003...1,5 м/с
    для газообразных сред0,3...150 м/с
    Нагрузка на контакты выходных реле при размыкании:
    напряжение, не более250 В
    ток, не более1 А
    мощность, не более100 В·А
    Точностные характеристики:
    пределы допускаемой основной абсолютной погрешности точки переключения при контроле уровня ± 2,5 мм
    пределы допускаемой основной приведенной погрешности точки переключения при контроле скорости потока± 4 %
    Время установления выходных сигналов, не более:
    после подачи электрического питания60с
    после контакта чувствительного элемента с контролируемой средой 0,5...5с
    Регулируемая задержка срабатывания выходных реле
    - в диапазоне 10...60с
    - в диапазоне 20...60 мин
    Номинальное напряжение сети питания переменного, постоянного тока 24 В; 220 В
    Пределы допускаемых отклонений напряжения питания187...242 В
    Потребляемая от сети мощность, не более5 В·А
    Степень защиты оболочек от прикосновения и проникновения пыли и воды: IP66
    Климатические условия эксплуатации:
    температура окружающего воздуха: -40...+50°С
    относительная влажность воздуха (при 35 °С), не более:95%
    Вибрационные нагрузки при эксплуатации (по требованию потребителя):
    диапазон частот5...80 Гц
    амплитуда ускорения9,8 (1) м/с2 (g)
    Маркировка взрывозащиты: 1ЕхdIIBT5
    * соответствует длине линии 1000 м при сечении медной жилы 1,5 мм2
    соответствует общим требованиям к взрывозащищенному электрооборудованиюГОСТ Р 51330.0-99
    соответствует дополнительным требованиям к искробезопасной электрической цепи взрывозащищенного электрооборудованияГОСТ Р 51330.1-99
    соответствует характеристикам точностиГОСТ 23222-88
    Разрешение на применение ФС по экологическому, технологическому и атомному надзору: № РРС 00-37300
    Технические условия:ТУ4218-001-44926572-2005
    Сертификат соответствия: РОСС RU.ГБ05.В04028

    Структура обозначения типа сигнализатора

    СУПТ 202Ех ХХХ - ХХХ - ХХХ - ХХХ - ХХХ
    1   2   3   4   5   6
    1. Тип прибора
    2. Длина монтажной части, L, мм: 40...3000
    3. Код типа присоединения к процессу
    М20– резьба М20х1,5 по ОСТ 26.260.460-99
    М27– резьба М27х1,5 по ОСТ 26.260.460-99
    М27-2 – резьба М27х2 по ОСТ 26.260.460-99
    G1/2 – резьба G1/2" по ОСТ 26.260.460-99
    G3/4 – резьба G3/4" по ОСТ 26.260.460-99
    G1 – резьба G1" по ОСТ 26.260.460-99
    R1/2 – резьба R1/2" по ГОСТ 6211-81
    R3/4 резьба R3/4" по ГОСТ 6211-81
    R1 резьба R1" по ГОСТ 6211-81
    NPT1/2 – резьба NPT1/2" (К1/2") по ГОСТ 6111-52
    NPT3/4 – резьба NPT3/4" (К3/4") по ГОСТ 6111-52
    NPT1 – резьба NPT1" (К1") по ГОСТ 6111-52
    G3/4S – накидная гайка с внутренней резьбой G3/4"
    X – резьба по отдельному согласованию
    DN20-16-B – фланец DN20-16-B из стали 08Х18Н10Т по ГОСТ 33259-2015
    X – фланец по отдельному согласованию
    4. Тип кабельных вводов
    5. Код исполнения по температуре контролируемой среды
    А1 -50...70°С, L1=34...54 мм, в зависимости от резьбы штуцера
    А2 -50...150°С, L1=120 мм
    А3 -50...180°С, L1=170 мм
    6. Код комплекта монтажных частей для присоединения к процессу
    БП 1 – бобышка М20х1,5 из нержавеющей стали 12Х18Н10Т
    G3/4 1 – штуцер G3/4" из нержавеющей стали 12Х18Н10Т
    БП 2 – бобышка М20х1,5 из стали Ст20
    G3/4 2 – штуцер G3/4" из стали Ст20

    Пример: СУПТ202Ех–300–NPT3/4–КВ3–А2 - условное обозначения сигнализатора во взрывозащищенном исполнении, с длиной погружаемой части датчика 300 мм, со штуцерным элементом крепления с резьбой NPT3/4", с кабельным вводом под диаметр обжимаемого кабеля 6,5-13,9мм, температурное исполнение -50...150°С
